园区道路智能喷淋雾化除霾自动化降尘系统
1,智能喷淋降尘的目的：
为有效防治现场扬尘污染，改善现场环境空气质量，提升文明施工水平，保护和改善空气质量特制定此方案。
2 适用范围
本程序适用于国核压水堆示范工程基础设施中现场自动喷雾降温降尘工程。
3 依据文件
——《国和一号示范工程2020年国际标杆评级现场要素及全厂文明施工改进提升方案》SNG-HX1-GCS-0170
4 编制说明
根据《SNG-HX1-GSS-0089 上海核工院国和一号示范工程项目部2020年下半年国际标杆保7争8提升工作方案》
中工作安排，结合防城港核电对标良好实践，
为达到示范工程国际标杆建设预期目标，拟采取以下专项措施提升：
道路干路及支路设置自动喷雾降温降尘系统，采用水喷雾进行洒水除尘；
沿主道路进行铺设水喷雾管线及装置，对道路及车辆进行喷雾除尘；
5 规划方案
5.1厂区道路水喷雾洒水原理
供水系统水系统由射雾装置组成、离压电磁阀、信号阀、手动阀、止回阀、
泄压阁、快速接头、水箱或气压稳压装置、供水管网、高压水泵组压力表等组成。
高压泵、电动机、喷头等关键部件采用国际品牌，保障质量、性能优异。
电气化系统由水泵控制柜、集中控制器、远程智能喷淋控制器、射雾控制模块组成，
可集成远程视频监控功能及远程控制功能。
该机组采用多组轮流工作设计，减少主机数量，同时又能保证降尘的效果，日常同时开启，根据使用环境，
可自由切换，根据设定好的程序，系统自动运行，无需人员操作。
系统智能化运行说明：系统日常运行模式如下：设定好每天的运行时间、雾化循环时间、系统自动运行，
下雨天或外界温度低于设定值，系统自动停止，设定好程序，整个过程无需人员管理，
同时机组带有各种智能保护监测功能，系统在出现故障及需要维护保养时自动提醒并生成记录。
支持手机及PC界面同步功能，支持手机控制关启功能，该机组可拓展手机、PC远程控制功能、远程控制界面与触屏相同，
预留有视频影像传送通道、空气质量传感、气象功能通道，增加相应的控制，如摄像头等传感传就能实现实时监测功能。
时间功能：包括当前时间设定、运行启动时间（星期一至星期日运行时间）、
系统自动关闭时间、时段、喷雾间隔时间、循环时间、泄压时间。
水喷雾需用型号 GN-D1500-4.0 主机；制造超微雾化，细水雾颗粒不不大于50～200μm。
本系统本着以节能环保为设计理念，在噪音，节能，节水上性能突出，同时在效果上达到降温，
降尘的目的。整个系统具备缺水、缺相、漏电、过载等保护，提高系统使用稳定性和可靠性。
根据现场情况，具体安装如下：
（1）整个降尘区分为多个雾化区域，每个区域可独立控制雾量的大小，
同时根据天气变化情况，夏冬两季，适度调整雾化的数量，
单个组出现故障不会影响其它区域。另个别敏感区域，如对湿度较为感敏的重要设备区域，
安装温度传感装备，由高压脉冲电动阀自动控制该敏感区域的关启，保持恒湿环境。

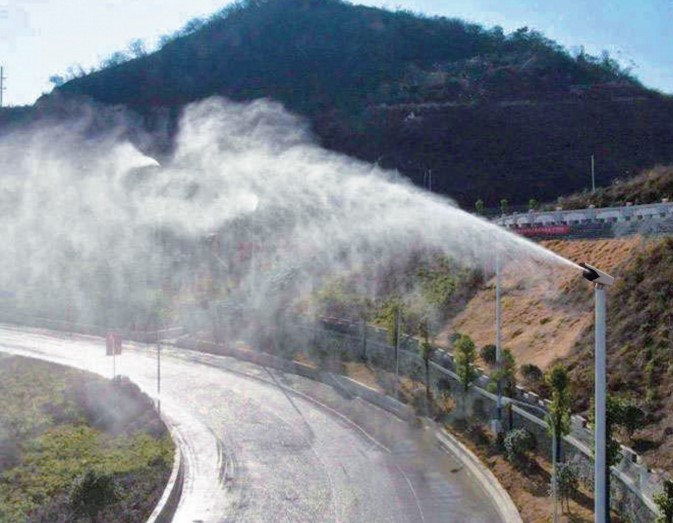

（2）雾桩喷头布局整体为 30 米一只，分布在道路的一侧，规则安装，在较高空区域.
管网采用不锈钢管道固定，外套保温棉，防止管道的振动摩擦及极端条件引起的结冰等。
（3）高压喷雾：共采用 1 台 5.5KW，双泵组 24L/min 主机，单泵组负载喷嘴约 2只，
独立时段，自由切换，各种监测保护功能，时间控制、环境控制、手机电脑与触屏界面同步控制功能，
多组分时分区，根据实际雾化量自动调节泵组给水，多级管理权限设定，故障记录及运行记录、
水处理各级滤芯更换及机油增加提醒、、各功能运行设定、管网灭菌、水质灭菌、空气灭菌、
辅助系统联动管理、远程管理，触屏上显示水处理各组维护周期，当前水处理维护天数，
水处理清洗数据等、置有环境气象通道及影像输入输出通道（增加对应的感应件则能实现更多物联功能、
摄像头、气象控件、空气质量传感等）；在最低点位置安装一泄水阀门，
用于维护时管网除垢除味清洗及管网内进入异物排放。同时安装可能出现的极寒天气泄水装置。

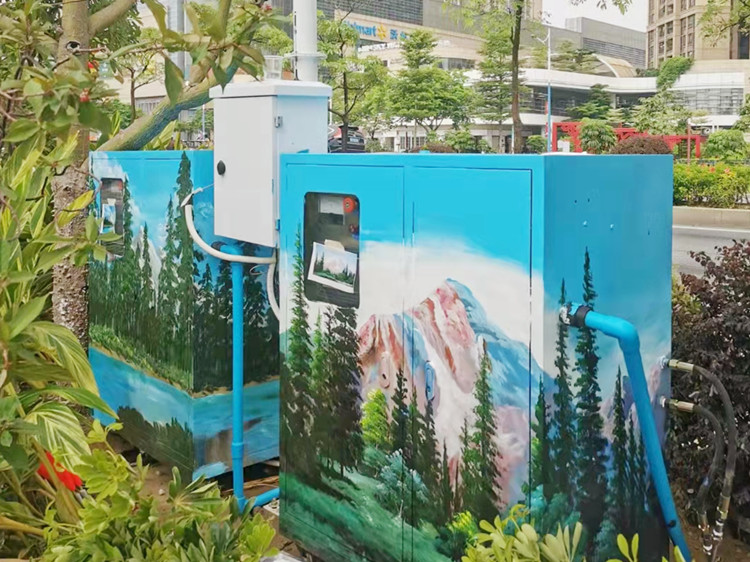

主机安装在其它区域离喷雾区 50 米范围内（包含高度）。
（4） 机组日常运行采用时间+环境控制，设定每天运行时间，关闭时间，单泵组运行时间，
自由切换时间，循环隔间喷射时间，系统自动运行，设定条件上限自动停止。
时同整个系统雾化主系统及水处理系统增加保暖装置，冬季外温度达到寒冷设定值，
保暖系统将开启，防止系统结冰或冻坏。
